Станция перегруза мусора

Станции перегруза предназначены для перегрузки отходов из мусоровозов, контейнеров и других видов сборочной техники в объемные контейнеры для дальнейшей перевозки на полигон захоронения или мусоросортировочный завод.

Отходы из мусоровозов и другой техники выгружаются в загрузочную камеру станции перегруза, где происходит процесс запрессовки в контейнеры больших объемов, которые затем вывозятся машинами крюкового (мультилифт) или тросового захвата с прицепами.

Использование станций перегруза в комбинации с вывозящими машинами и прицепами позволяет значительно сократить затраты на вывоз отходов, более эффективно использовать парк мусоровозов, снижает объем выхлопных газов за счет снижения интенсивности движения на полигон, увеличивает срок эксплуатации полигона отходов в связи с уменьшением объема поступающего мусора.

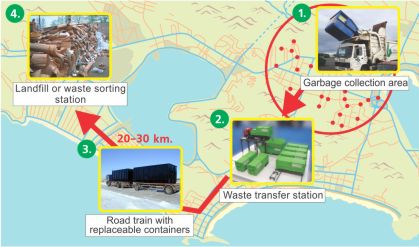

1. Мусоровозы собирают мусор
   в местах накопления и
   транспортируют его на
   мусороперегрузочную станцию.

2. Мусоровозы выгружают мусор на
   мусороперегрузочной станции,
   где он максимально прессуется
   в контейнеры объемом
   30-35 м³.

3. 4.    С мусороперегрузочной станции контейнеры с прессованным мусором перевозятся с помощью
   спецтранспорта, оснащенного
   системой крюкового захвата и
   трейлерами, на свалку или
   сортировочную станцию.


Преимущества использования станции перегруза мусора:

• значительное снижение затрат на вывоз;
• более эффективное использование мусоровозов;
• снижение затрат на содержание парка;
• уменьшение загрязнения выхлопными газами;
• возможность обслуживания большего количества
  клиентов при такой же численности парка.

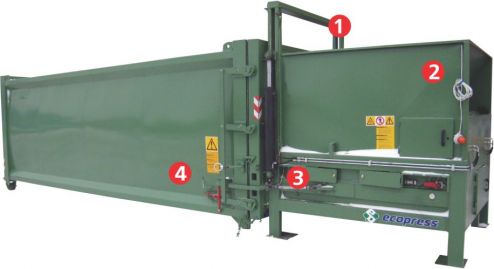

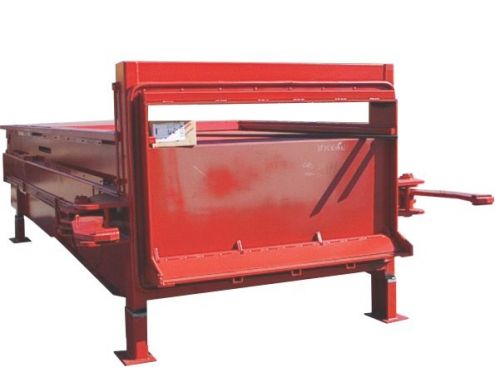

1. Гильотина предназначена для подъема и опускания люка, закрывающего проем поступления отходов в контейнер, а также предварительного прессования.

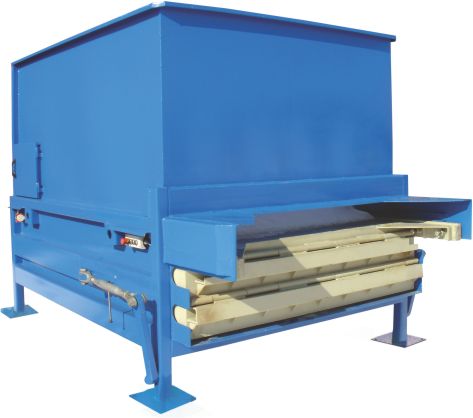

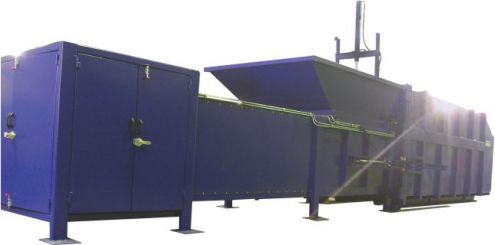

2. Стационарный пресс предназначен для прессования отходов в сменные контейнеры большого объема - до 45м³.


3. Система гидравлического захвата сменных контейнеров предназначена для захвата сменных контейнеров и их фиксации во время заполнения.


4. Сменные контейнеры EC30 - EC45 предназначены для сбора и транспортировки отходов со станции перегруза на полигон отходов. Контейнеры оснащены специальным люком-заслоном проема поступления отходов, работающим с системой гильотины на прессе. Приспособлены для системы крюкового и тросового захвата и перевозки на прицепах.


Опции для стационарного пресса:

• программируемый контроллер, механизм подтягивания и фиксирования контейнеров, гидравлически-управляемый шибер, система охлаждения, приемный бункер, индикатор заполнения контейнера;
• система охлаждения - охлаждение гидравлической системы пресса при эксплуатации оборудования в течении нескольких рабочих смен или при непрерывной эксплуатации. Предотвращает перегрев системы при высоких температурах окружающей среды;
• система шибера мусороприемного окна контейнера - гидравлически закрываемый, шибер на контейнере, предотвращает выпадение мусора при транспортировке ;
• механизм подтягивания и фиксирования контейнеров - гидравлически управляемые запоры обеспечивают подтягивание сменных контейнеров к прессу и окончательную их фиксацию ;
• усиленный приемный бункер для загрузки с мусоровозов ;
• система предподогрева - предназначена для обогрева гидросистемы во время работы пресса при низких температурах (от -15 градусов).


Варианты загрузки отходов в станцию перегуза:

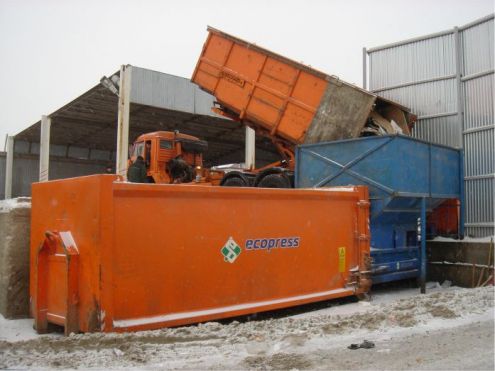

Загрузка с эстакады - загрузка отходов происходит прямо из мусоровоза в загрузочную воронку (бункер) установленную на прессе. Для обеспечения возможности выгрузки необходима эстакада для мусоровоза

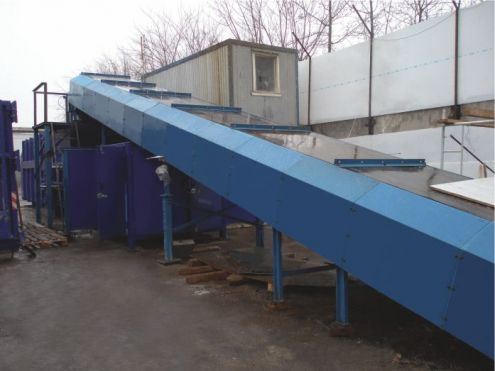

 Загрузка с конвейером - загрузка отходов происходит через транспортерную ленту в загрузочную воронку, установленную на прессе.

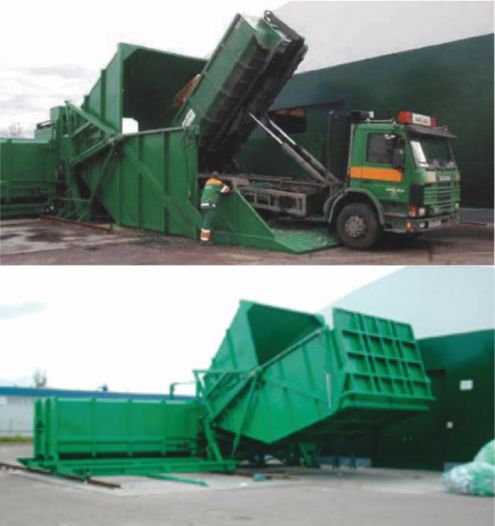

Подача из поднимаемого бункера - подача происходит прямо из бункера, в который были выгружены отходы из мусоровоза. Бункер имеет воронку, которая направляет мусор в загрузочную камеру пресса при подъеме бункера. Бункер поднимается при помощи двух гидравлических цилиндров, установленных по его бокам, и имеет закрывающийся задний борт, для предотвращения выпадения мусора при перевороте бункера.


Варианты подачи сменных контейнеров:

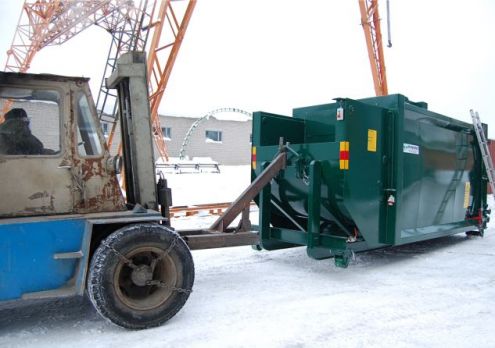

Подача при помощи крюковой системы или погрузчика - подача контейнеров обеспечивается при помощи машины с крюковой или тросовой системой. Контейнер устанавливается на направля- ющие рельсы и подкатывается к прессу. Окончательное подтя-гивание и фиксация производится гидравлическими захватами установленными на прессе.

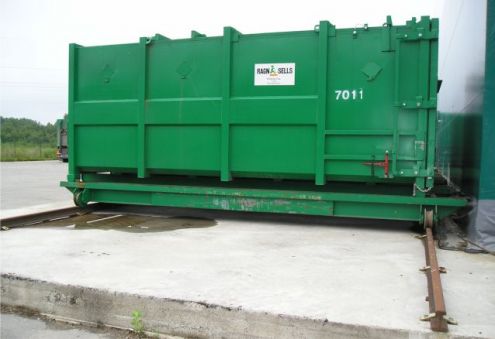

Система автоматической подачи контейнеров - система тележек для сменных контейнеров, которые перемещают контейнеры вдоль пресса при помощи электромотора. Подтягивание и фикса- ция производится гидравлическими захватами. Система может иметь разное количество тележек под сменные контейнера.

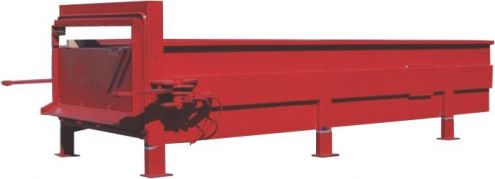

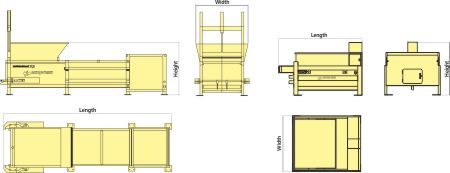

Пресс ETS 35/45/50 - общий чертеж:




Техническая спецификация пресса станции перегруза ETS 35/45/50:

	ETS-35	ETS-45	ETS-50
Длина (А), мм	2970	6070	6070
Ширина (В), мм	2400	2400	2400
Высота (С), мм	в зависимости от формы бортов
Ход пресс-плиты, мм	2070	2070	2070
Размеры пресс-плиты, ШхВ, мм:	1850х500	1850х1000	1850х1000
Размер мусороприемного окна, мм	1500х1800	2100х1800	2100х1800
Высота пресс-плиты, мм	500	1000	1000
Размер мусороприемного окна, мм	1850х1500	2120х1800	2120х1800
Кол-во цилиндров	2	1	1
Давление, тонн	35	46	50,6
Давление на защитном клапане, тонн	32,5	50	55
Удельное давление, кг/см2	3,19	2,55	2,8
Электродвигатель, кВт	7,5	22	22
Эл. хар-ка, В	400/700	400/700	400/700
Цикл прессования, сек	60	56	67
Производительность за цикл, м3	1,46	4,7	4,7
Производительность за час, м3	87,6	302,1	253
Давление в гидросистеме, бар	190	210	210
Давление на защитном клапане, бар	210	230	230
Вес, кг	3000	7500	7600

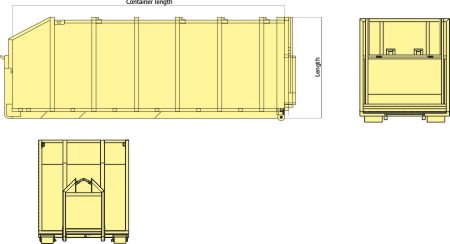

Сменный контейнер ES - общий чертеж:

Габаритные размеры сменных контейнеров ЕС:

	EС-15	EС-20	EС-24	EС-30	EС-35	EС-40
Длина, мм	4000	4500	5000	6000	7000	8000
Ширина, мм	2450	2450	2450	2450	2450	2450
Высота, мм	2550	2550	2550	2550	2550	2550
Объем, м3	17,8	20	22,2	26,7	28,9	31,1
